Transformadores à Seco
Os transformadores à seco são utilizados em abientes fechados onde existe circulação de pessoas e animais. O que possibilita sua instalação em ambientes fechados é o fato de não propagarem chamas. Seu modelo construtivo permite que seja instalado em aeroportos, portos, shopping, estádios de futebol e outros, já que não oferece riscos de vazamento e de propagação de chamas em caso de falhas.
Estes transformadores são fabricados em resina epóxi especial que confere ao equipamento a possibilidade de operar sem óleo isolante. Podem ser instalados em ambientes fechados, com ventilação natural ou forçada. Podem ser fabricados com invólucro de proteção ou sem invólucro, segundo necessidade do cliente final.
As características dos transfomadores à seco da MCT Transformadores são:
- Faixa de potência: 150 a 2500 kVA
- Classe de tensão: até 24,2 kV
- Fixação: sobre base, trilhos ou instalações abrigadas
- Normas aplicáveis: NBR5356-11 / NBR10295

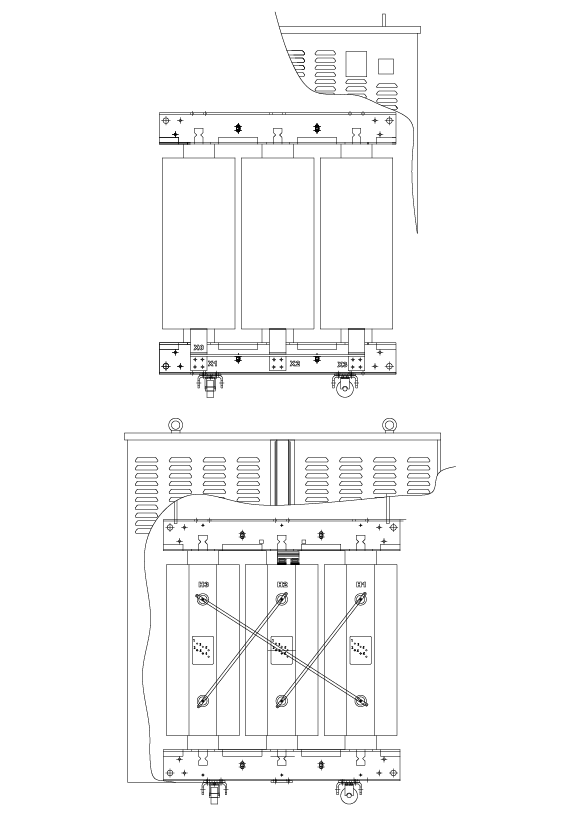

O arranjo dos componentes e deminsional destes equipamentos, seguem padronização da MCT e da NBR-5356 em sua versão vigente, aliado às especificações / folhas de dados dos clientes para as informações que não constam nas normas; entretanto, na tabela abaixo pode ser obtidos as dimensões externas / arranjo geral e massa para estes transformadores.
| Potência (kVA) | Classe de Tensão (kV) | Dimensional | Desempenhos Garantidos | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Dimensões em Milímetros | Massa(kg) | Perdas(W) | I0(%) | Impedância | |||||
| A | B | C | Vazio | Totais | |||||
| 150 | 15 | 1340 | 1420 | 870 | 880 | 810 | 2900 | 2,20 | 5,75 |
| 24,2 | 1360 | 1620 | 1100 | 920 | 1050 | 3300 | 2,30 | 6,00 | |
| 225 | 15 | 1380 | 1420 | 870 | 960 | 1030 | 4400 | 2,00 | 5,75 |
| 24,2 | 1400 | 1620 | 1100 | 1050 | 1350 | 5050 | 2,10 | 6,00 | |
| 300 | 15 | 1580 | 1435 | 870 | 1100 | 1150 | 6050 | 1,80 | 5,75 |
| 24,2 | 1600 | 1635 | 1100 | 1400 | 1500 | 7500 | 1,90 | 6,00 | |
| 500 | 15 | 1640 | 1525 | 900 | 1500 | 1500 | 8800 | 1,50 | 5,75 |
| 24,2 | 1660 | 1720 | 1130 | 1700 | 1800 | 10100 | 1,60 | 6,00 | |
| 750 | 15 | 1840 | 1570 | 920 | 1800 | 2030 | 11600 | 1,40 | 6,25 |
| 24,2 | 1880 | 1725 | 1150 | 2100 | 2300 | 13350 | 1,50 | 6,50 | |
| 1000 | 15 | 1880 | 1645 | 940 | 2110 | 2700 | 14000 | 1,30 | 6,25 |
| 24,2 | 1900 | 1855 | 1170 | 2600 | 2900 | 16100 | 1,40 | 6,50 | |
| 1500 | 15 | 1970 | 1810 | 1000 | 2900 | 3750 | 17600 | 1,20 | 6,25 |
| 24,2 | 2000 | 1955 | 1230 | 3100 | 4500 | 19500 | 1,30 | 6,50 | |
| 2000 | 15 | 1980 | 1930 | 1040 | 3450 | 4550 | 22250 | 1,10 | 6,25 |
| 24,2 | 2020 | 2075 | 1270 | 3700 | 5400 | 22600 | 1,20 | 6,50 | |
| 2500 | 15 | 2040 | 2080 | 1190 | 4300 | 5650 | 26800 | 1,00 | 6,25 |
| 24,2 | 2100 | 2235 | 1420 | 4600 | 6800 | 30500 | 1,10 | 6,50 | |
* os valores dimensionais apresentados para equipamentos sem invólucro de proteção.
Dimensões para equipamentos diferentes das características acima, solicitar cotação.
